金相试样切割机QGZ-65型操作使用方法

2024-11-14 15:47:28 来源：宁波经济技术开发区凯诺仪器有限公司

1.调试准备工作
2.主机连接，并接通电源
3.加水和切削液
以上部分操作方法在之前一篇文章已发布，请自行查看或仪器收到以后联系在线客服。

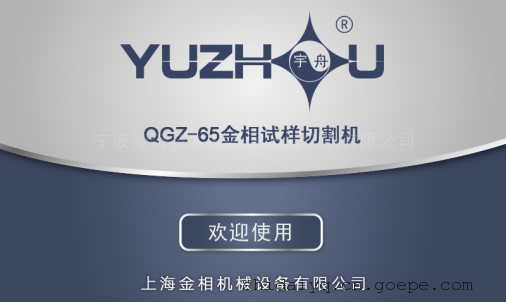

上图为主机开机界面，屏幕下方有控制面板，“急停”和“开关”按钮。

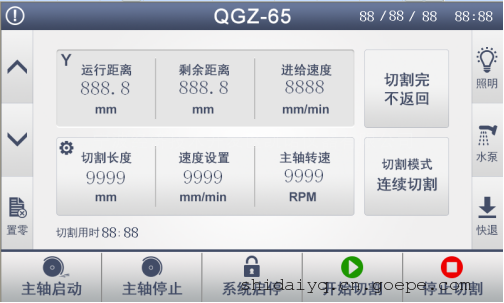

按下屏幕中的“欢迎使用”从开机界面可以切换到操作界面
1.系统启停：按一次系统启动打开系统，指示灯亮，再按一下关闭系统。
2.切割模式：在连续切割和摆动切割之间切换
3.主轴启动：按下主轴启动按钮主轴开始运转。
4.主轴停止：按下主轴停止按钮主轴停止运转。
5.切割按钮：按下切割按钮，开始切割，只有主轴启动后，才能开始切割。切割长度和切割速度设置在参数设置界面中。切割前，转动手柄，将样品移动到切割圆盘前，根据样品的大小设置切割长度。（切割长度应大于10mm，钢的切割速度应在10mm以下，铝或其它低硬度材料的速度可为20mm／min）。
6.切割停止：按切割停止按钮停止切割。
7.快退：切割完成后，按快速返回按钮，快速返回。（速度300mm/Min，返回距离为设置的切割距离，返回速度在调试画面中可调）。
8.水泵启停，按水泵启停按钮一次，接通水泵和风机，按钮指示灯亮，再按一次水泵和风机关闭。主轴转速：显示切割圆盘的转速。
9.运行距离：显示切割运行坐标。当移动到后面的行程开关位置时，停止切割，运行到前面的行程开关时，是零点，坐标为零。
10.剩余距离：显示剩下的行程量。
11.切割速度：显示工作台移动速度。
12.切割长度：设置切割行程。（两个限位开关距离235mm）。通常设置为物件的高度和长度的和。
13.切割速度：无级调整。钢铁通常设置有3mm，5mm，8mm，10mm／min，铝，20 mm／min。 *大切割速度是240mm／min。
14.主轴转速设定：变频调速 500～3000转。
15.坐标归零按钮：按下坐标归零，运行距离显示为0。
16.照明开关：按下切割室的灯亮，指示灯变亮。
17.切割完返回：切割完返回表示切割结束后自动返回，切割完不返回表示切割结束后不返回。

注：在打开电源开关之前，应确保根据样品材料选择正确的切割片。
