INSIZE英示ISR-C300型分体式粗糙度仪使用说明
INSIZE英示ISR-C300型表面粗糙度测量仪是适合于生产现场环境和移动测量需要的一种手 持式仪器，可测量多种机加工零件的表面粗糙度，可根据选定的测量 条件计算相应的参数，并在显示器上显示出全部测量参数和轮廓图 形。该仪器它操作简便，功能全面，测量快捷，精度稳定，携带方 便，能测量*新国际标准的主要参数，本仪器全面严格执行了国际标 准。测量参数符合GB/T 3505《产品几何技术规范 表面结构 轮廓法 表 面结构的述语、定义及参数》国家标准, 符合GB/T 6062《产品几何量 技术规范(GPS)表面结构 轮廓法 接触(触针)式仪器的标称特性》并兼 容美国、德国、日本、英国等国家的标准。适用于多种机加工零件、 机械加工制造业、检测、商检等部门，尤其适用于大型工件及生产流 水线的现场检验，以及检测、计量、商检等部门的外出检定，不会对 工件产生损伤。 可测量工件范围：平面、外圆面、锥面、内孔、沟槽、曲面等(特殊表 面需配适用传感器进行测量)。
测量原理：
本仪器在测量工件表面粗糙度时，先将传感器搭放在工件被测表 面上，然后启动仪器进行测量，由仪器内部的精密驱动机构带动 传感器沿被测表面做等速直线滑行，传感器通过内置的锐利触针 感受被测表面的粗糙度，此时工件被测表面的粗糙度会引起触针 产生位移,该位移使传感器电感线圈的电感量发生变化，从而在相 敏检波器输出端产生与被测表面粗糙度成比例的模拟信号，该信 号经过放大及电平转换之后进入数据采集系统，DSP 芯片对采集 的数据进行数字滤波和参数计算，测量结果在显示器上给出，也 可在打印机上输出，还可以与PC 机进行通讯。
注：仪器电源开关是仪器的电源总开关，长期不用时应处于关闭状态， 其开关位置定义如下 ： 打开 ： ON位置 ；关闭 ： OFF位置。
1.电源开关键，长按2秒开关机 启动测量键，用于启动仪器进入测量状态 。
2.上箭头键，数值增加键，用于调整设定数值 取消/退出键，用于退出菜单和取消设置。
3.确认键，用于进入菜单设置和确认参数。 下箭头键，数值减少键，用于调整设定数值。
1.安装和拆卸传感器时，应先关闭电源。
2.请务必握住传感器的主体部分，如果握住 测针部位，仪器可能受损。请勿触碰测针，否则测针可能受损。

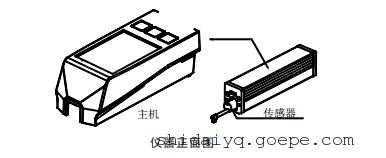

3.用手拿住探头主体部分，将探头插入仪器底部 的传感器连接套中，然后轻推到底。拆卸时，用手拿住传感器的 探头主体部分或保护套管的根部，慢慢地向外拉出。
驱动器如不安装在主机上时，请按上图所示用延长线连接主机和 驱动器后再使用！
测量前准备：
开机检查电池电压是否正常； 擦净工件被测表面； 将仪器正确、平稳、可靠地放置在工件被测表面上； 传感器的滑行轨迹必须垂直于工件被测表面的加工纹理方向。
其他未详尽的使用方法，可咨询我司销售经理-宁波经济技术开发区凯诺仪器有限公司
