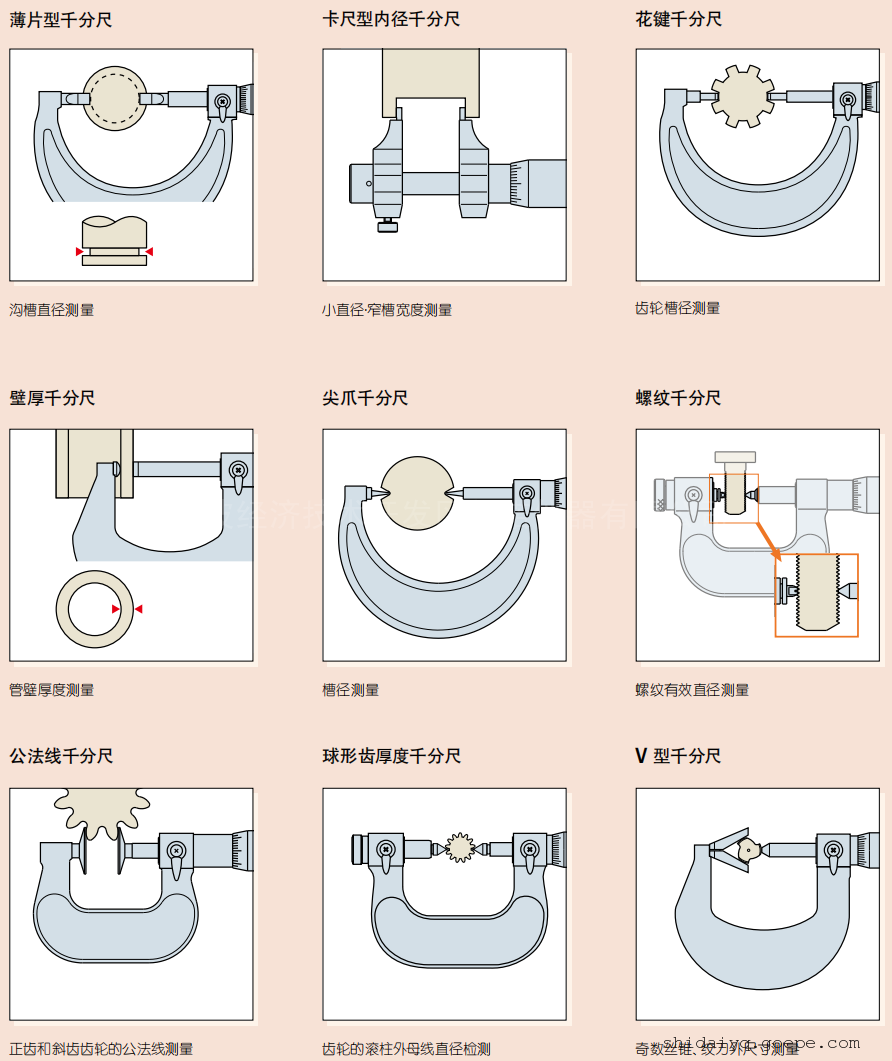

       千分尺又称为螺旋测微器，是比游标卡尺更精密的测量长度的工具。千分尺的种类有很多，如：标准外径千分尺、数显外径千分尺、薄片型千分尺（测量沟槽直径）、卡尺型内径千分尺（测量小直径/窄槽宽度）、花键千分尺（测量齿轮槽径）、壁厚千分尺（测量管壁厚度）、尖爪千分尺（测量槽径）、螺纹千分尺（测量螺纹有效直径）、公法线千分尺（测量正齿和斜齿齿轮的公法线）等多种。

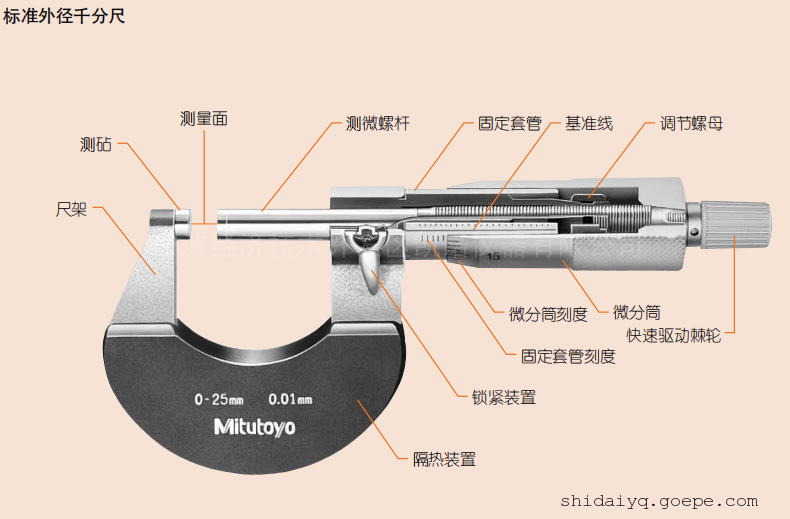

       标准外径千分尺的各部位名称，如：尺架、测砧、测量面、测微螺杆、固定套管、固定套管刻度、基准线、调节螺母、快速驱动棘轮、微分筒、微分筒刻度、锁紧装置、隔热装置。

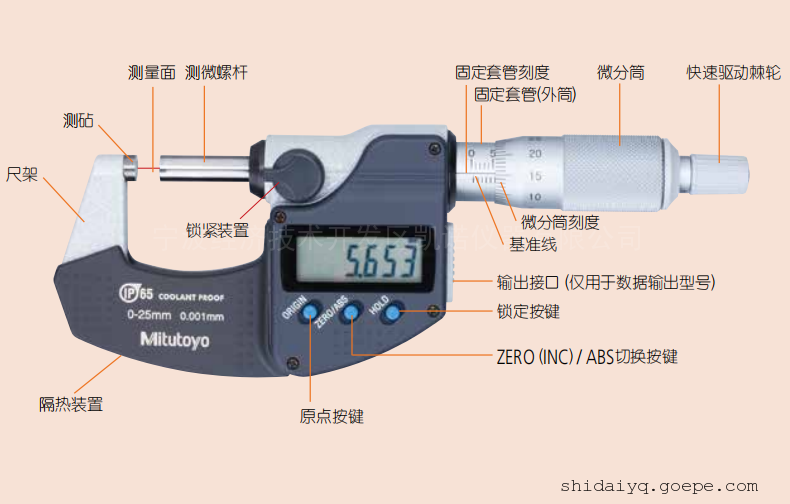

       数显外径千分尺各部位名称，如：尺架、测砧、测量面、侧微螺杆、锁紧装置、固定套管刻度、固定套管、微分筒、微分筒刻度、快速驱动棘轮、基准线、输出接口、锁定按键、ZERO/ABS切换按键、原点按键、隔热装置。

千分尺刻度的读法：
1.标准刻度时(分度值0.01mm)，可以读取到分度值0.01mm，也可以读取分度值到0.001mm。
2.带有游标时(分度值0.001mm) ，带游标的千分尺在套管基线的上面有游标刻度。当指引线为两个刻度(在这种情况下，21和22)之间的位置时，读取0.21mm。而当游标尺刻度与其中一个微刻度对齐时，读取0.003mm。

公法线长度的计算公式：
Sm = m cos αo {π (Zm 0.5) + Z inv αo } + 2Xm sin αo

使用千分尺的一般注意事项：
1. 仔细检查类型、测量范围、精度和其他规格，为您的用途选 择合适的型号。
2. 测量前，千分尺和工件放置在室温下足够长的时间，使其温度均衡。
3. 读取微分筒刻度线时直视基准线。如果从某个角度看刻度线，由于视觉误差将不会读取线的正确位置。 5. 作为日常保养的一部分，擦去环境周围和测量面上的任何灰尘、碎屑和其他碎片。此外，用干布仔细擦拭任何污渍和指纹。
6. 正确使用测力装置，以便在正确的测力下进行测量。
7. 当将千分尺安装到千分尺的台架时，台架应该固定夹紧在千分尺边框的中心。但不要夹得太紧。
