普源MSO50系列示波器安装无源探头和逻辑探头方法

2022-10-24 14:40:30 来源：宁波经济技术开发区凯诺仪器有限公司

示波器使用前需开机检查，当示波器处于通电状态时，按前面板左下角的电源键即可启动示波器。开机过程中示波器执行一系列自检，自检结束后出现开机画面。
MSO5000 系列有无源探头和逻辑探头。探头的具体型号请参考《MSO5000 系列数据手册》。
连接无源探头：

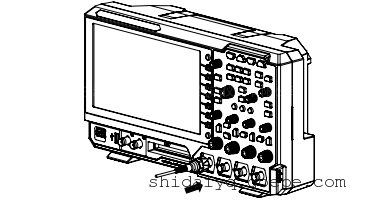

1.将探头的 BNC 端连接至示波器前面板的模拟通道输入端，如下图所示。
2.将探头接地鳄鱼夹或接地弹簧连接至电路接地端，然后将探针连接至待测电路测试点中。
连接无源探头后，需要在测量前进行探头功能检查和探头补偿调节，稍后介绍。

连接逻辑探头：
1.关闭待测设备的电源。

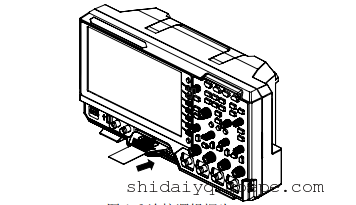

2.将逻辑探头输出端按正确的方向连接至示波器前面板的数字通道输入端，如下图所示。
3.将逻辑探头输入端每路探头信号引线接至被测信号的测试点上。
4.将逻辑探头输入端每路探头接地引线接至被测信号附近的地测试点。
5.重复上述步骤连接所有数字信号
功能检查
1.按示波器前面板 Default 键，屏幕弹出“确定恢复默认设置？”提示框，按确定键或点击“确定”选项将示波器恢复为出厂默认配置。
2.将探头的接地鳄鱼夹连接至“接地端”。
3.使用探头连接示波器的通道 1（CH1）输入端和“补偿信号输出端”。
4.将探头衰减比设定为 10X，然后按 AUTO 键。
5. 观察示波器显示屏上的波形，正常情况下应显示方波信号。
6. 用同样方法检查其他通道。如实际显示的方波形状与上图不相符，需要进行探头补偿操作。

探头补偿
使用探头时，应进行探头补偿调节，使探头与示波器输入通道匹配。未经补偿或补偿偏差的探头会导致测量误差或错误。
探头补偿步骤如下：
1.请先操作过“功能检查”介绍中的步骤 1、2、3 、4步骤。
2.检查所显示的波形形状并与所得波形进行对比。
3.使用附件中提供的探头补偿调节棒调整探头上的低频补偿调节孔，直到显示的波形所示的“补偿正确”。
