普源示波器常见故障处理办法

2022-10-24 15:15:17 来源：宁波经济技术开发区凯诺仪器有限公司

普源示波器型号多种，使用中难免遇到操作问题不知如何解决，以下为大家介绍部分常见问题解决办法，如果还不能解决，可以致电我司工作人员。

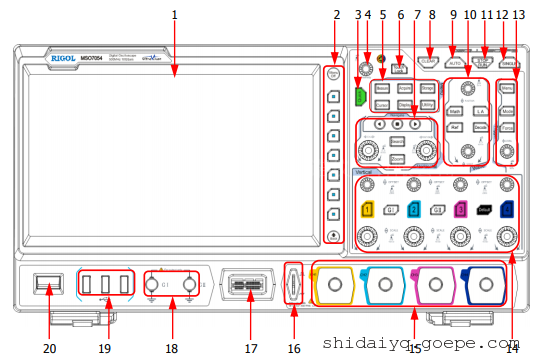

MSO7000系列示波器前面板各按键说明：
1.电容触摸屏
2.功能菜单操作键
3.Quick 快捷键
4.多功能旋钮
5.常用操作键
6.触摸屏锁定键
7.水平控制系统
8.全部清除键
9.波形自动显示键
10.波形控制系统 20 电源键
11.运行/停止控制键
12.单次触发控制键
13.触发控制系统
14.垂直控制系统
15.模拟通道输入
16.探头补偿信号输出端/接地端
17.数字通道输入[1]
18.双通道函数/任意波形发生器输出端[2]
19.USB HOST 接口

1.如遇仪器无法正常开机
(1) 检查电源线是否已正确连接。
(2) 升级软件。
(3) 按前面板 Default 键，将仪器设置恢复至出厂默认设置。
(4) 重启仪器。

2.连接电源线后，电源开关键不亮
检查保险丝是否熔断。如需更换保险丝，请使用符合本产品规格的保险丝。

3.屏幕中未出现信号的波形
(1) 检查探头是否与待测物正常连接。
(2) 检查待测物是否有信号产生（可将探头补偿输出信号连接到有问题的通道确定是通道问题还是待测物的问题）。
(3) 重新采集信号。

4.U盘不能被识别
(1) 检查 U 盘是否可以正常工作。
(2) 确认使用的为 FAT32 格式的 Flash 型 U 盘，本仪器不支持 USB3.0 的 U 盘和硬盘型U 盘。
(3) 确认使用的 U 盘容量是否过大，本示波器推荐使用不超过 8 GBytes 的 U 盘。
(4) 重新启动仪器后，再插入 U 盘进行检查
