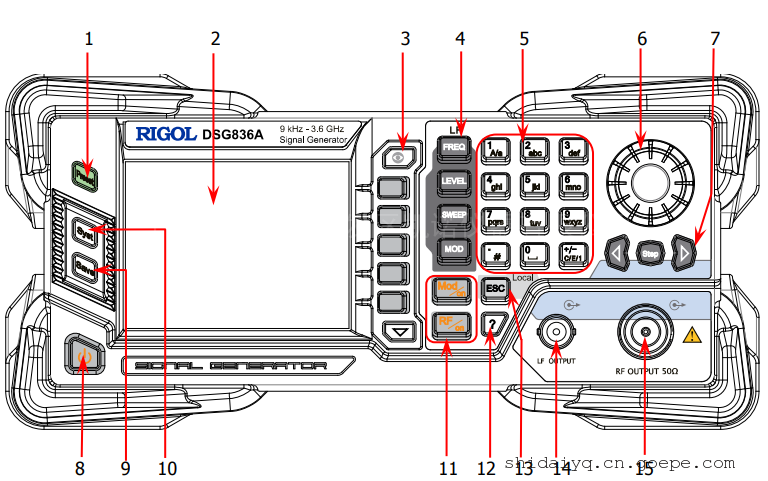

DSG800系列射频信号源前面板按键及功能操作介绍：
1.恢复预设设置键
  将仪器恢复至预设的状态（出厂默认状态或用户保存的状态），详细信息请参考“复位”一节。
2.LCD 显示屏
  3.5 英寸 TFT 高清（320×240）彩色液晶显示屏，清晰显示仪器当前的主要设置和状态，详细信息请参考“用户界面”一节。
3.菜单控制键
  显示切换键。在某一功能的菜单页下，按下该键打开当前功能的参数信息显示界面。此时，您可使用旋钮或方向键切换参数标签查看不同功能的参数信息。再次按下该键则可跳转到当前所选参数标签对应的功能菜单。另外，按下任意功能按键可退出参数信息显示界面。
4.功能键
FREQ：设置 RF 输出信号的频率参数以及 LF 输出的相关参数，详细信息请参考“设置频率/LF 参数”一节。
LEVEL：设置 RF 输出信号的幅度参数，并提供平坦度校正功能，详细信息请参考“设置幅度参数”一节。
SWEEP：设置扫描方式、扫描类型、扫描模式等参数，详细信息请参考“扫描”一节。
MOD：设置幅度调制（Amplitude Modulation，AM）、频率调制（Frequency Modulation，FM）、相位调制（Phase Modulation，M）、脉冲调制（Pulse Modulation）及脉冲发生器、I/Q 调制及 I/Q 调制源相关的参数，详细信息请参考“调制”一节。
5.数字键盘
  数字键盘支持中文字符、英文大/小写字符、数字和常用符号（包括小数点、#、空格和正负号+/-）的输入。主要用于编辑文件或文件夹的名称、设置参数。数字与字母复用的按键用于直接输入所需的数字或字母。
：用于切换输入模式为中文、英文或数字。设置参数时，输入模式固定为数字，该键用于输入数值的符号（“+”或“-”）。
：数字输入模式下，按下该键输入 1。英文输入模式下，用于切换字母的大小写状态。

：数字输入模式下，按下该键输入 0。中文或英文输入模式下，按下该键输入空格。

：数字输入模式下，按下该键，当前光标处插入一个小数点。英文输入模式下，该键用于输入“#”。中文输入模式下，该键无效。
6.旋钮
  参数设置时，用于修改光标处的数值或以当前步进修改参数值。文件名编辑时，用于选择所需的字符。存储功能中，用于选择当前的路径或文件。参数信息显示界面下，用于切换参数标签。
7.方向键/Step 键
设置参数时，Step 键用于设置当前选中参数的步进；方向键用于进入参数编辑状态并移动光标至指定位。存储功能中，方向键用于展开和折叠当前选中目录。文件名编辑时，方向键用于选择所需的字符。参数信息显示界面下，方向键用于切换参数标签。
8.电源键
用于打开或关闭射频信号源。您可以通过如下方式启用或禁用该按键的功能。
该按键具有延迟开关机的功能（即按下该键保持一定时间后才可打开或关闭仪器），避免了因误操作而导致的关机。
9. 存储与调用键
存储和调用仪器状态等类型文件，详细信息请参考“存储与调用”一节。
10. 系统设置键
设置系统相关的参数，详细信息请参考“设置系统参数”一节。
11. 输出控制键
RF/on ：
用于打开或关闭 RF 输出。— 按下该按键，背灯点亮，用户界面功能状态区 RF 标志点亮，打开 RF 输出。此时，[RF OUTPUT 50Ω] 连接器以当前配置输出 RF 信号。— 再次按下该按键，背灯熄灭，用户界面功能状态区 RF标志变灰。此时，关闭 RF 输出。
Mod/on ：
用于打开或关闭 RF 调制输出。— 打开某一项调制（AM、FM、M、Pulse Mod 或 I/Q Mod）开关后，按下该按键，背灯点亮，用户界面功能状态区 MOD 标志点亮。打开 RF 调制输出。此时，[RFOUTPUT 50Ω] 连接器以当前配置输出已调制的 RF信号（RF/on 按键背灯必须点亮）。— 再次按下该按键，背灯熄灭，此时，关闭 RF 调制输出。
12.内置帮助系统
要获得任何前面板按键或菜单软键的帮助信息，按下该键，再按下您所需要获得帮助的按键即可。
13.退出键
设置参数时，用于清除编辑窗口中的数字，同时退出参数输入状态。编辑文件名时，用于清除输入栏的字符。在键盘测试状态，用于退出当前测试状态。仪器工作在远程模式时，用于返回本地模式。选择下一级菜单后，用于退出当前菜单，并返回上一级菜单。
14.LF 输出连接器
当打开 LF 输出开关时，该连接器用于输出 LF 信号。
15.RF 输出连接器
当 RF/on 按键背灯点亮时，该连接器用于输出 RF 信号和 RF 扫描信号。当 RF/on 和 Mod/on 按键背灯点亮时，该连接器用于输出 RF 已调制信号。
