3nh多角度分光测色仪MS3003标样测量方法

2024-03-05 11:47:58 来源：宁波经济技术开发区凯诺仪器有限公司

MS3003型多角度分光测色仪为金属色、珠光色及其他复杂的特殊效果颜色产品提供精确的色彩测量。

1)本仪器属于精密光学测量仪器,在测量时,应避免仪器外部环境的剧烈变化,如在测量时应避免周围环境光照的闪烁、温度的快速变化等;
2)在测量时应保持仪器平稳,被测物体对准测量口径,避免移动;
3)本仪器不防水,不可在高湿度环境或水雾中使用;
4)保持仪器整洁,避免水、灰尘等液体、粉末或固体异物进入积分球内及仪器内部,应避免对仪器的撞击、碰撞;
5)仪器使用完毕,应切断电源,并将仪器及配件放进仪器箱内,在干燥、阴凉的环境中储存;
6)用户不可对本仪器做任何未经许可的更改,任何未经许可的更改都可能影响仪器的精度、甚至不可逆的损坏本仪器。

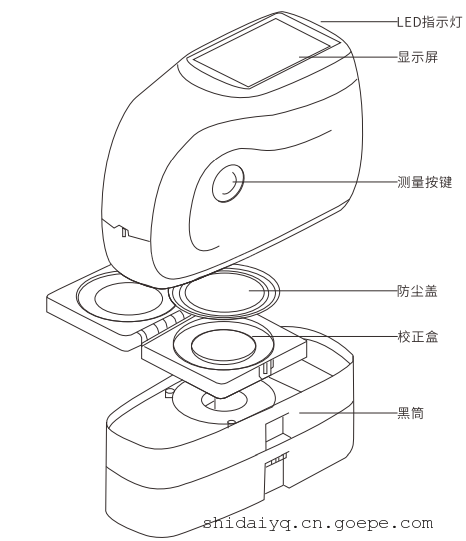

MS3003型多角度分光测色仪按键说明：
显示屏:TFT真彩3.5inch电容触摸屏,用于显示测量数据及仪器操作导航。
测量按键:测量模式下，按测量键开启测量;待机模式下,按测量键唤醒系统。
LED指示灯:LED指示灯指示颜色为绿色和红色。按下电源开关(仪器连接适配器或电池电量充足),绿灯闪烁开机;测量过程中绿灯闪烁,测量完成绿灯常亮。电量不足充电时红灯常亮;仪器故障时红灯闪烁。
电源开关:通过按压电源开关按钮实现开机、关机。
USB接口/打印接口:该接口为共用接口,仪器自动判断连接。USB接口用于与PC连接通信，或通过电源适配器为仪器供电电源适配器输入交流电(AC110V-240V),输出为直流5V/2A。打印接口使用专用连接线连接到打印机。
测量口径:测量时，该位置为待测样品的放置区域。
正盒:校正盒采用双面折合设计,一面装有白板,另-面装有彩板(部分型号无彩板)。校正时，打开校正盒，将白板和彩板分开180度使用。
白板:白校正时,将白板对准测量口径。
黑筒:黑校正时,将黑筒对准测量口径。
防尘盖:仪器关机或待机状态,将防尘盖盖在测量口径上,避免灰尘弄脏仪器内部、保护积分球。
另外,黑筒也配有防尘盖,黑简使用时-定要拿掉防尘盖，不用时盖，上防尘盖。

操作说明：
1.开关机：
按压“电源开关",指示灯将会绿灯闪烁,并显示LOGO界面。稍等数秒后仪器将自动进入测量界面。开机状态下,如长时间未进行任何操作,仪器会自动进入休眠状态,此时按“测量按键”或者轻触屏幕，唤醒仪器进入工作状态。开机后，开机状态下，再次按压“电源开关”后,仪器断电关闭。
2.校正：
在测量界面按(主页键)进入主菜单,在其他界面可以通过点击下侧的确认键或返回键进入主菜。
在主菜单中点击“黑白校正”,进入校正界面。在界面中显示目前校正是否有效以及剩余的有效时间。
点击右键进入反射黑校界面。根据提示将黑筒正面朝上放好,拿掉黑筒防尘罩,并将测量口径与黑简对准，按“测量按键”进行黑校,点击右键可跳过反射黑校,进入反射白校。
反射黑校完成后,自动跳转进入反射白校界面。根据提示将测量口径与白板对准,按“测量按键”进行反射白校,点击右键可跳过反射白校,进入校正有效时间界面。
校正完成后，仪器系统依据用户设置的校正有效期重新计时。用户也可以根据需要点击右键重新进行校正或者点击返回键返回主菜单。
3.标样测量：

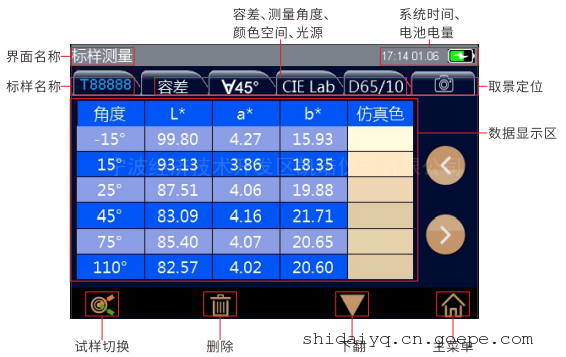

在主菜单界面或其他界面点击返回键若干次,回到标样测量界面。标样测量界面的上部分包括:界面名称、标样名称、参数设置区域(容差、测量角度等)、系统时间、电池电量、取景定位等;中间部分为数据显示区,显示当前标样的测量数据;底部为操作按键区,通过点击对应的操作按键实现对当前数据的操作。下翻可以查看标样反射率图、色品图和色度数据。

界面名称:显示当前测量界面名称;
标样名称:标样测量时,仪器自动生成标样名称,默认以T00001起始的序号命名,点击可修改标样名称;
容差:点击可对当前标样进行容差设置;
测量角度:点击可进行15*和45°测量角度切换(部分型号不支持);
颜色空间:点击可设置颜色空间;
光源:点击可设置观察者角度和光源选择。观察者角度可选择2°和10° ;光源可选择D65、A、C、 D50、D55、D75、F1、F2(CWF)、F3、F4、F5、F6、F7(DLF)、F8、F9、F10(TPL5)、F11(TL84)、F12 (TL83/U30);
系统时间:显示系统的当前时间;
电池电量:显示电池当前的电量;
取景定位:点击可对测量物品进行预览、定位;
波长切换:点击反射率图下面的波长切换按钮<2,以10nm间隔减少或增加当前波长,切换透射率。也可以直接点击波长选择指定波长;
翻页:点击数据显示区右侧的左右翻页按钮CO,可查看其他页面数据,比如粗糙度等数据。
