AWA6280声学成像仪软件使用方法

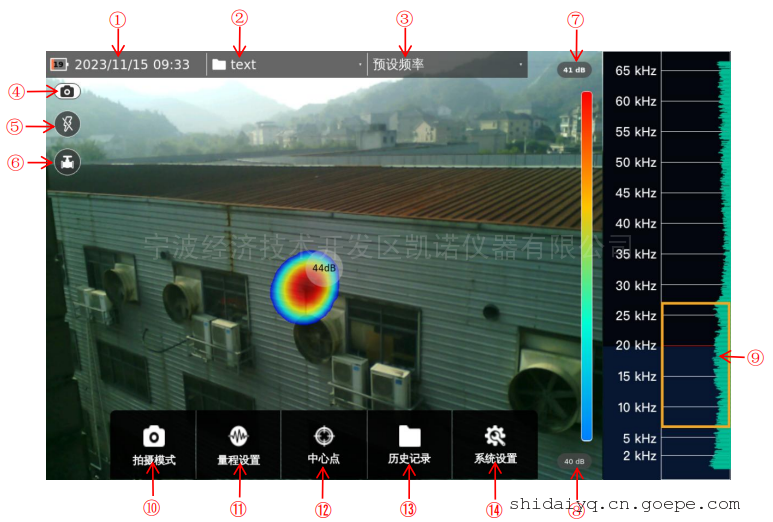

AWA6280型声学成像仪的软件主界面：
主界面说明：
①电池电量，当前时间、日期；
②当前拍摄的照片和视频保存的文件夹；
③选择之前设定并保存的频率测试范围；
④当前拍摄模式，图中④位置显示的是拍照模式，当显示“摄像机”图标时，为录制视频模式；
⑤照明灯开关，开启时显示为绿色；
⑥泄露检测功能开关，开启时显示为绿色；
⑦显示当前检测热力图中*大（红色部分）声压级；
⑧显示当前检测热力图中*小（蓝色部分）声压级；
⑨FFT 谱线图，谱线图上的黄框可以拖动，可以拉动黄框上边框和下边框改变带宽，可以变带宽为 5 kHz~25 kHz；点击画面任意位置，调出⑩~部分：
⑩点击进入改变拍摄模式；
点击调出量程设置窗口，量程设置见 4.4.。
中心点，点击打开中心点显示，屏幕中心位置显示图像中心位置的声压级；
历史记录，点击进入历史记录页面；
系统设置，点击进入系统设置界面。

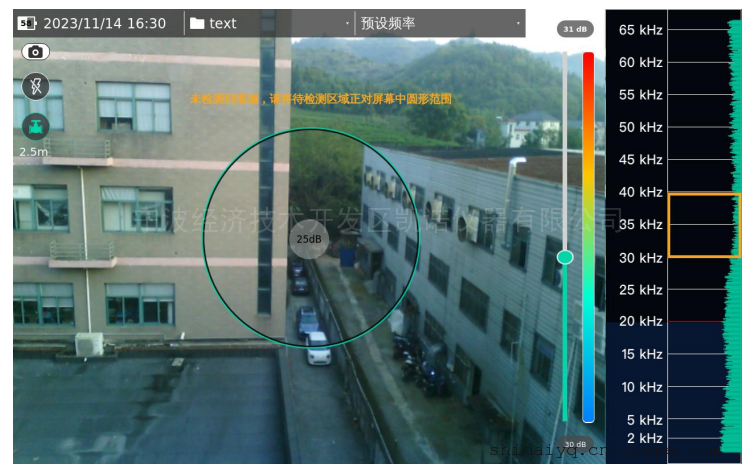

泄漏模式：
点击主界面左上方⑥位置图标，进入泄露检测模式，泄露功能打开时泄露图标下方显示当前设置的距离泄漏点的距离，泄露界面右侧热力图标识旁新增测试距离设置，拉动滚动条改变测试距离，根据测试时实际情况设置测试距离，测试距离影响计算显示的泄漏量。在泄露界面测试时，需要将测试对象放到屏幕中圆形区域内才可以成像。
