CH-1600S测量脉冲磁场设备使用说明

2024-07-04 15:35:16 来源：宁波经济技术开发区凯诺仪器有限公司

本套测量脉冲磁场设备由CH-1600高斯计，探头传感器，高速采集卡及电脑组成，通过电脑软件来控制采集卡和高斯计，将采集到的脉冲信号显示在软件中。本磁场测量系统已经广泛应用于盆地磁刺激治疗仪、经颅磁刺激仪等磁刺激治疗仪的脉冲磁场测量，磁场测量范围单峰值可到15T，脉宽可达到us级别。另外本套测量系统也广泛应用于高频加热炉等测量高频磁场的环境中。

操作步骤：
1.后面板链接
1）确认后面板电源开关位于关闭（O 或 OFF）位置。
2）将探头插入后面板的 15 针 D 型探头输入连接器，旋紧连接器两侧螺栓。
3）将交流电源线一侧插入电源输入组件，另一侧可靠连接至符合国家相关安全标准且良好接地的 3 端 220 伏特交流电源插座或适配器。 4）如需与计算机通讯或使用 BNC 输出信号及其他定制接口，请按照说明书或特殊说明链接对应连接线。警告作为通用的操作规定，进行任何后面板连接前，必须关闭本仪器。尤其在将探头连接至后面板时更应严格执行此规定。

2.开机与测量
1）打开电源开关，为了读数稳定请在打开电源后等待 5~10 分钟预热时间。
2）预热完成后将探头远离被测磁场区域此时高斯计显示屏会有读数，该读数为传感器静态偏置电压。此时按下前面板上的 [Zero] 按键将改读数作为测量零点即可。
3）将清零后的高斯计探头褪出保护套放回被测磁场区域进行读值，请不要将保护套摘下，测量完毕后可将探头缩回保护套内。请注意所使用的探头类型，不同的探头类型其测试方式与测试位置及方向都不尽相同。

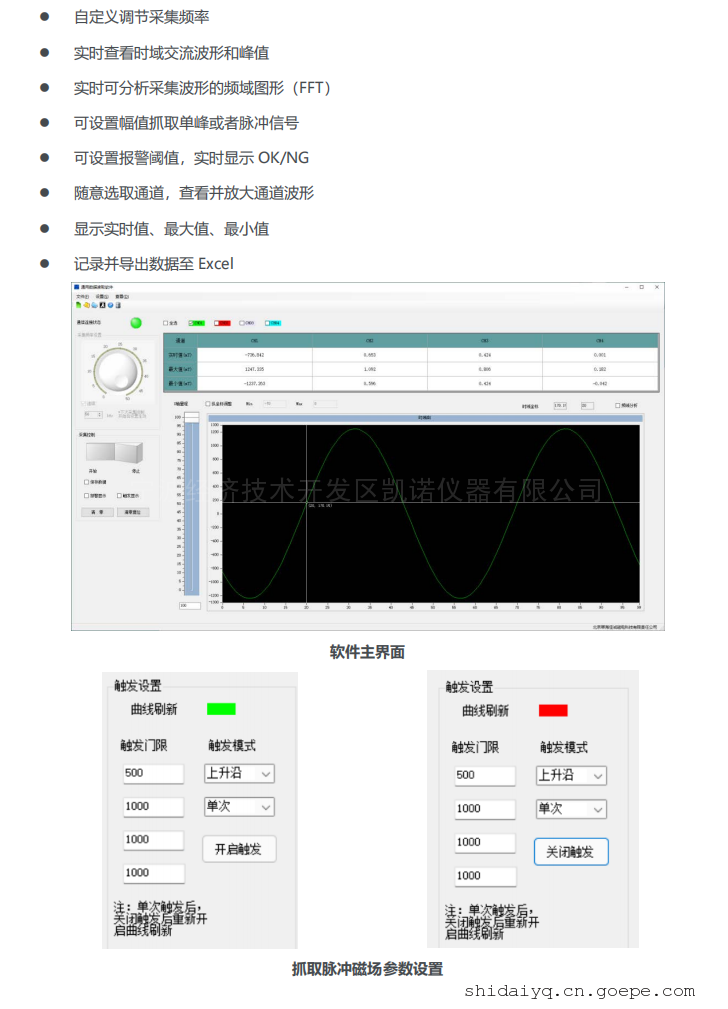

3.高频磁场测脉冲软件参数设置
自定义调节采集频率
实时查看时域交流波形和峰值
实时可分析采集波形的频域图形（FFT）
可设置幅值抓取单峰或者脉冲信号
可设置报警阈值，实时显示 OK/NG
随意选取通道，查看并放大通道波形
显示实时值、*大值、*小值
记录并导出数据至 Excel

另有其他高斯计、特斯拉计、磁通计、磁通门计等仪器操作说明，请至公司主页或联系我司人员发送。
