HY139智能型触摸屏声级计操作方法

主要结构和工作原理：
HY139型智能声级计主要由传声器、前置放大器、调理电路、单片机电路、电源电路、显示电路和按键电路等部分组成，同时设有电源、电池状态监测、过载指示、欠量限指示、阈值报警、模拟输出及数字输出电路。
HY139型智能声级计采用预极化背极驻极体电容式测量传声器，它不需要外加极化电压。传声器是一种声电换能元件，它将被测噪声信号转换为相应的电气输出，经前置放大器（场效应管源极输出器，其输入阻抗非常高）将传声器的高阻输出转换成为后续电路能够接受的低阻信号。调理电路将前置放大器输出的信号调理后送至24bit ADC。单片机控制ADC并接收其输出的数字信号，对信号进行频率计权、时间计权、检波和对数转换后送至显示电路中显示。测量结果直接显示在液晶显示器上，显示器同时还可显示电池电压低落、过载和欠量限标志。液晶显示器具有显示区域大、对比度高、不怕强光冲刷以及不易造成视觉疲劳等优点。当被测信号超出上限并使声级计过载时，液晶显示器上的右中端将显示过载标志；当被测信号低于下限时，液晶显示器右中端将显示欠量限标志。

HY139型智能声级计采用内部1节3.7V 10000mAh锂电池供电，为了提供内部电路所需的基准电压，设置有±5V基准电源。为了监视电池状态，声级计设有电池状态监测电路，显示器的左下方显示电池的标志，当电池电压低于规定值时，电池标志变空并开始闪烁。

操作的注意事项：
仪器安装及操作：可通过仪器背后1/4英寸螺孔来安装固定于三角架上，同时为提高测量的准确性，仪器的操作人员尽量远离测量仪器。
仪器预热时间：90s,仪器开机时，为保证仪器通电稳定以及与周围环境均衡，仪器须经过90s后才能精确测量。
低静压的影响：声级计在65kPa到85kPa地区使用时，仪器测量的精度会降低，但仍符合国标GB3785.1-2023中的6.2.2要求。我们自已做过低静压影响试验，误差在±0.7dB内。
静电放电的影响：声级计暴露在静电放电的环境中工作，会对仪器的性能带来临时性降低，严禁在此环境中打开仪器内部。在仪器维修时也要注意防止因静电放电而损坏仪器。
工频场和射频场的影响：声级计暴露于规定的工频场和射频场时不会引起任何工作状态的改变、配置的改变以及存贮数据的改变或丢失。该要求适用于包括传声器（含保护罩）在内的整个声级计。对工频场抗扰度的要求适用于频率为50 Hz，强度为80 A/m的均匀的方均根磁场。
复位键的操作：仪器主界面有复位键，可通*大值、*小值、过载及欠载等进行复位。
更换电池：仪器由内部锂电池供电，如需更换电池，请寄回公司更换。

校准
可利用各种型号的声校准器对HY139型智能声级计进行声学校准，这种校准是对包括传声器在内的整机的校准。建议采用HY604型双声级声校准器或其它包括有94 dB、1 kHz输出信号的1级或更高等级的声校准器。
采用HY604时的校准程序如下：
a) 长按电源键开机，进入主界面，见图5。
b) 预热90 s
c) 将声校准器套入传声器上，并开机，产生1000Hz、94dB的声信号。
d) 直接按“校准”键（功能键2）进入校准界面，见图6。
e) 根据校准器的校准声级及工作频率，修改“校准级”值及“自由场修正”值，按“左/右箭头”键移至修改的数位上，按“上/下箭头”键修改数值，修改完毕后，按 “校准”键（功能键1），开始校准，显示屏中央会显示校准剩余时间。
f) 校准完后，“LAF”显示校准后的声级，同时显示屏正下方会显示“成功”。如出现“太高”、“太低”或“不稳”，都表示校准不成功，则应检查声校准器或校准级设置是否不对，确认后再按 “校准”键（功能键1）进行下一次校准。

主界面中的设置
在主界面，将光标移至“设置”项，按 “确定”键（功能键1）进入主界面的设置，见图7。

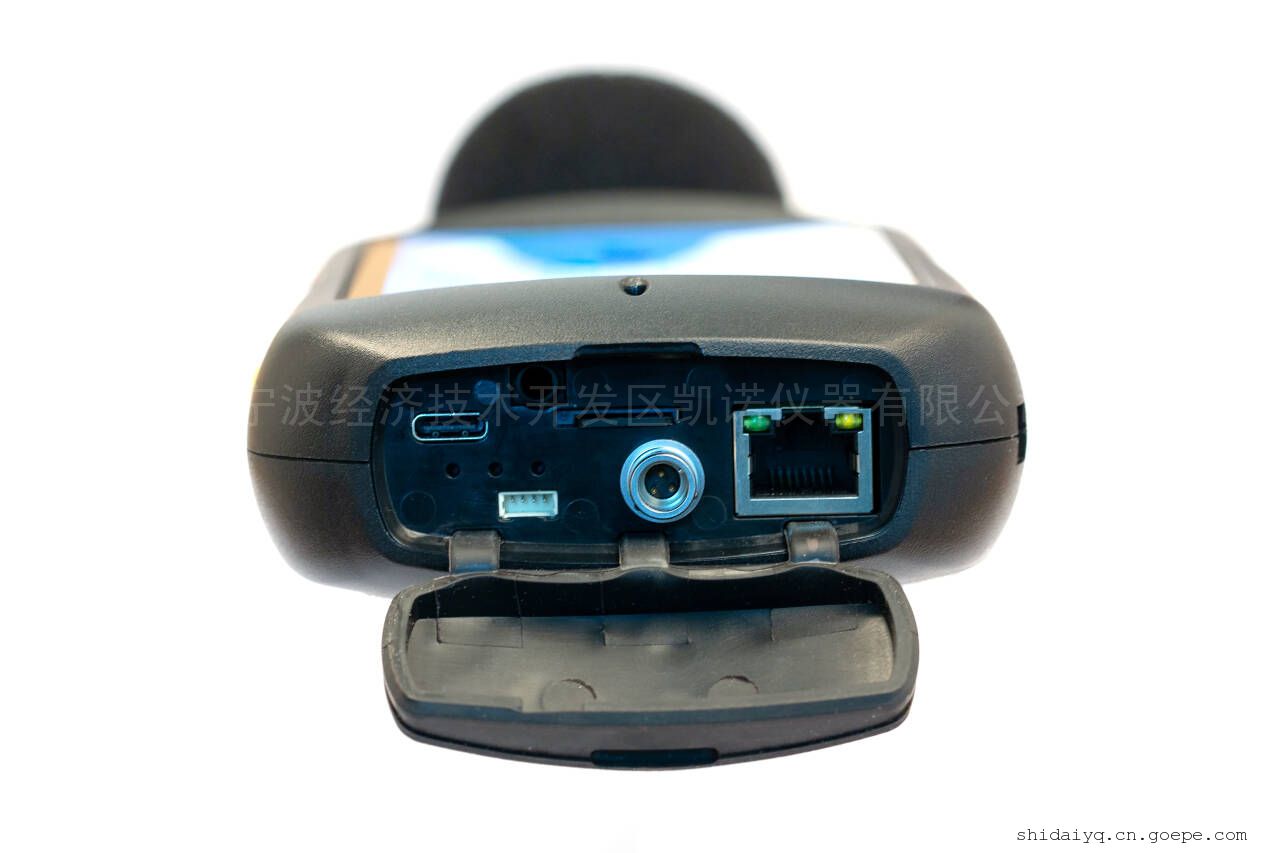

如果想在电脑端操作仪器内置的SD卡，将光标移至“USB”位置，按“确认”键直接进入，在“U盘（－）”位置，再次按“确认”键，仪器进入U盘模式，用USB线连接电脑，此时在电脑中可查看仪器SD卡中所有测量结果。

统计分析测量的步骤如下：
a) 开机。
b) 选中“模式”项，按“确定”键（功能键1）进入测量模式，选择“统计分析”，按“确定”键进入统计分析测量界面，见图11。
c) 按4.9.3.1方法设置好“测点编码、积分时间、统计声级、重复测量、启动方式和历程记录”参数。
d) 按“启动”键启动测量，在测量的过程中，按“上/下箭头”键查看LAeqT 、LAF、LAeq1s、LAFmax、LAFmin、LAE、SD、LN和Tm等测量值，见图12。
e) 如果显示器右中端显示过载标志，则表明被测声级已超过了声级计量程的上限，如果显示器的右中端显示欠量限标志，则表明被测声级已低于声级计级量程的下限。
f) 积分时间到自动停止测量或手动中止测量，声级计进入测量结果显示界面，见图11，此时可查看测量结果，也可打印测量结果。
g) 按“返回”键（电源键）返回到统计分析界面，进行下一次测量。
h) 测量完毕后，退回到主界面，建议再用声校准器检查声级计的灵敏度，以确保测量数据的准确可靠。
i) 关机。
