Z400自动测量控制仪说明书—凯诺仪器

技术文章

Z400自动测量控制仪说明书—凯诺仪器

2024-12-17 11:09:53 来源：宁波经济技术开发区凯诺仪器有限公司

警告事项：
1、在测量装置前进（下降）后退（上升）时，切勿伸手，否则易被油缸夹住造成伤害，应该确认被安装的装置停止动作后再进行。
2、在测量装置测子动作时，伸手触及易造成伤害，应确认其停止后再进行。

  ZX400型磨加工主动测量仪分为三个功能窗口，测量、设置、调整。开机后，测量界面显示“锁图标”为锁定状态，此时点击其他按键无反应，需再次点击此按键变为解锁状态，方可正常操作。
  1.点击“设置”按钮系统进入设置窗口；
  2.点击“调整”按钮系统进入调整窗口；
  3.点击“补调输入”可手动输入补调值；
  4.点击“+”，补调加；
  5.点击“-”，补调减。

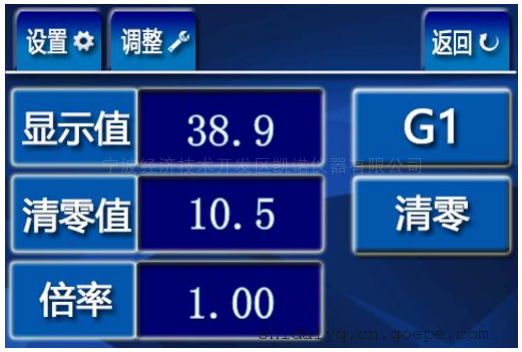

  调整界面：
  1.显示值：测头经处理后的数值；
  2.清零值：清零后系统对测头的补偿值；
  3.倍率：可通过弹出键盘对测头放大比进行设置；（出厂时已设定好，标准值为 1，用户无需调整。只有在更换测量装置或测杆长度时需调整。）
  4.清零按键：按一次可将显示值清零，再按一次可恢复原有值；
  5.双通道装置上下测杆分别为 G2、G1。
