机床主轴孔径测量控制仪中原精密Z500H使用说明

2024-12-18 14:43:19 来源：宁波经济技术开发区凯诺仪器有限公司

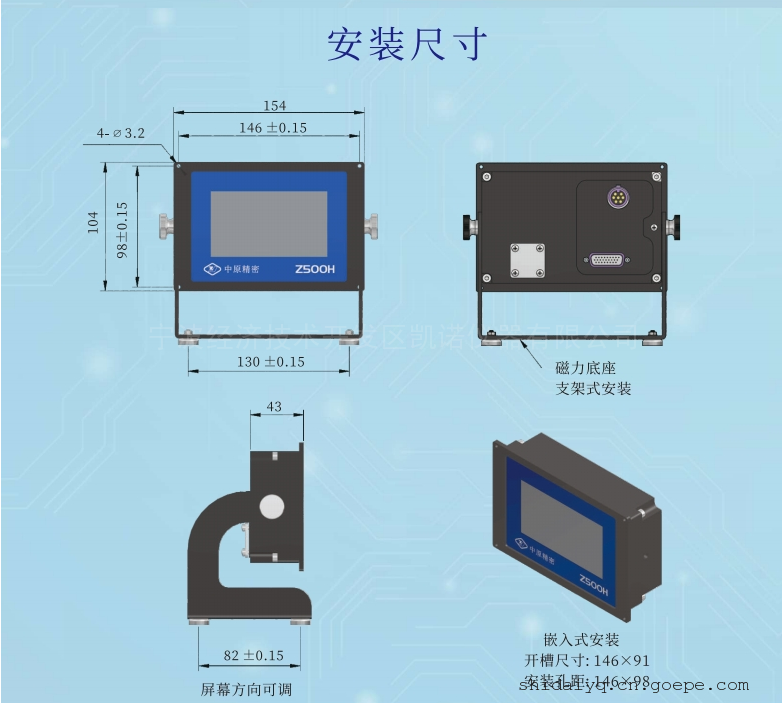

一、界面显示
Z500H 控制仪分为三个功能窗口，显示、编程、设置。系统默认进入主页面显示界面。从“主页面”界面可进入以下导航子环境：

显示：
该菜单页面可用于以不同方式对测量值进行显示，并可对其进行一系列调节，这一功能在磨削以及测量系统的设置阶段非常有用。

编程：
“编程”菜单页面可用于对测量循环的相关参数进行编程设定。

设置：
进入“设置”菜单后，即可对电子单元以及与之相连的硬件的所有参数进行设置。

二、测量界面

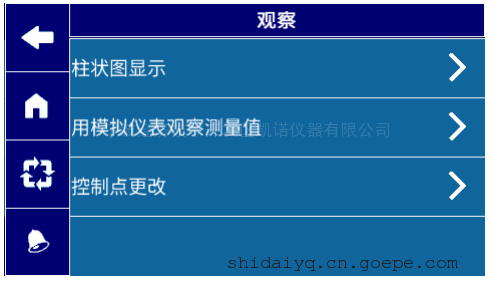

在“主页面”界面下，点击“显示”后跳转到如下“观察”界面

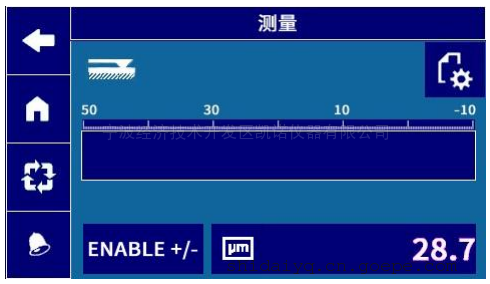

点击“柱状图显示”后进入自动测量界面，如下图所示：
窗口功能：测量项目的测量值以数字形式显示和零位调整。
右下角数值28.7：显示测量项目的测量值
ENABLE+/-：点击后进行 0.5 补调
右上角设置按钮：点击后进入“零位调整”界面。

三、使用方法

参数设定：
1、点击主页按钮进入主页面，点击【编程】，选择【磨削面类型参数】并点击右侧列表，选择【往复运动】并勾选。
2、以下参数为出厂默认参数：
★①【等待时间】=5；【测量时间】=25；【算法类型】=导数；
★②【表面磨削类型】→【模拟量参数】；【导数限制】=1.0；【导数时间】=2；
如需修改按以下步骤：点击左上角箭头←返回至【磨削表面类型】页面，选择【断续表面参数】。
参数设定完成后，点击 ←返回至【编程】页面，点击【保存】。
注：★①、★②参数，根据机床的不同工作状态修改，主要视光柱变化的平稳度、显示数值的跳动幅度以及*终保留数值的变化情况而适当修改。
