AWA6228A新款噪声振动分析仪使用方法

2025-07-10 10:55:49 来源：宁波经济技术开发区凯诺仪器有限公司

1.前期准备
1.1 使用前准备
(1) 检查测量传声器和前置放大器是否已安装好；
(2) 检查电池是否已装好，如未安装则应打开声级计背面电池盖板，按正确极性安装好电池；
(3) 测量前使用声校准器对声级计进行校准，校准方法见 6.5；
(4) 声级计应定期（每年）送计量部门检定，以保证声级计的准确性。
1.2 风罩的使用
当在有风的场合下进行测量时可以使用风罩以降低风噪声的影响。用户可以选用不同风罩。
当选用 S80 风罩时，它降低风噪声能力大约为 10 dB～15 dB(水平放置时，风速 5 m/s，A 计权)。
当声级计装上风罩后，在没有风时声级计自由场特性的影响见附录 C。
1.3 外接电源
在声级计的底侧有 USB 接口，可将外接电源接到声级计，外接电源电压范围为 DC5 V～DC5.5
V，当声级计长时间连续使用时，建议用外接电源供电。当仪器同时使用电池和外接电源时，仪
器将优先使用外接电源。
1.4 电池检查及更换电池
仪器选用 6 节 5 号碱性电池供电。当声级计工作时会自动检查电池电力是否充足，如电池电
力不足，声级计上的欠压指示符号会显示出来，提醒应要更换电池。取下电池盖板及电池，装上
新电池，盖回盖板，仪器就可正常使用。
2 开机和复位
按声级计屏幕下方开关键 1 s 开机，长按开关键+返回键 10 s 左右强制仪器复位。开机后屏幕
显示主菜单，如图 6-2-1 所示。主菜单显示有“噪声测量”、“标准测量”、“校准”、“调阅”、“设置” 子菜单。
3. 噪声测量
3.1主页
点击“噪声测量”进入噪声测量界面。此界面可以选择“总值积分”、“统计积分”、“1/1OCT”、“1/3OCT”、“FFT 分析”、“24H 测量”、“声暴露级”等选项。
若噪声测量项中某一模块未授权，当您需要使用该功能时，此时要先对要使用的模块进行授权，需要联系我司销售人员。
3.2总值积分简洁界面
点击“总值积分”进入总值积分界面，当前默认显示总值积分简洁界面。
（1）状态栏：时间、过载状态、欠程状态、定位状态、蓝牙状态、4G 网络状态、TF 卡状态、录音状态、电池状态等，具体状态根据对应的配置显示。
（2）标题区：
a）标题：总值积分。
b）返回：单击返回时返回“噪声测量”主页面，这时若是测量状态为暂停或测量中，提示“确认结束当前测量并保存数据吗？”，若选择确定，结束测量并保存数据，返回“噪声测量”主页面，若选择取消，继续留在当前页。
c）显示方式：默认“简洁”，点击“ ”可切换为“图形”、“列表”。
（3）测量区：
测量区显示 Lxyp 动态图形、瞬时测量值，图像范围区间为 0 dB~180 dB，其时间计权和频率计权通过计权按键选择，默认为 A/F 计权，每 0.5 s 刷新一次。
（4）操作按钮区：
a）启动测量：初始状态为“准备中”，点击“ 开始/暂停”后，状态变为“测量中”（图标），再次点击暂停测量，状态变为“暂停”，测量完成后状态为“结束”。
b）点击“启动”时，系统需要根据设置进行判断，具体如下：
①Ts 判断：启动测量时，系统按实际积分时间计算对应的积分值。
②启动模式判断：
当“启动模式=按键”时，点击启动，系统判定延迟时长，若“延迟时间大于 0”，系统延
迟倒计时完成才开始启动测量。
当“启动模式=超限”时，不允许手动启动测量，只有当指标对应的值大于限值时，自
动启动测量，测量时间 Ts 内不再做判断，一次结束后再次判断。
当“启动模式=等间隔”时。启动方法见 6.3.2.6。
当“启动模式=定时”时，不允许手动启动，系统根据定时规则，到时间点自动启动。
③录音判断：
若在设置-录音设置中启动了录音，当“启动方式=超限”时，测量过程中若瞬时值大于
限值启动录音，录音时长等于设置的“录音时长”，录音文件同步保存在该次对应的文件夹
下面。
当“启动方式=同步”时，“启动测量”时自动同步录音，录音文件同步保存在对应的文件
夹下面。
④数字记录仪判断:
启动测量时，判断数字记录仪是否启动，若启动，根据设置的指标，保存对应的值。
c）取消：
①当“测量状态=准备中”时，按钮是灰色且不可操作。
②当“测量状态=暂停或测量中”时，点击“取消”按钮提示“正在测量中，你确认要结束测量
并保存数据吗？”若选择确定，则保存并结束测量，测量状态改为“已结束”；若选择取消，
则继续当前测量。
（5）记录：
跳转到数据调阅界面，可对积分数据、数字记录以及录音记录进行查看，界面显示及操作见 6.6
数据调阅。
（6）测量设置区：
a)测量时间切换：
默认是 Ts（总值积分设置中的 Ts 值），当“测量状态=测量中/暂停中”时显示 Tm（测量持
续时间），点击可以切换为 Tl（剩余测量时间），Tl=（Ts-Tm），再点击切换为 Ts。
b)计权选择：
默认 A/F，下拉选项包含：A/F、A/S、A/I、C/F、C/S、C/I、Z/F、Z/S、Z/I。
c）设置按钮：
点击进入总值积分设置页面。可以设置 Ts、启动模式、数字记录仪等。
总值积分设置。当“状态=测量中”时，点击“设置”按钮，页面提示“确认结束当前测量并进入参数设置吗？”若选择确定，则测量结束，并进入到设置页面；若选择取消，则继续当前界面。
3.3统计积分

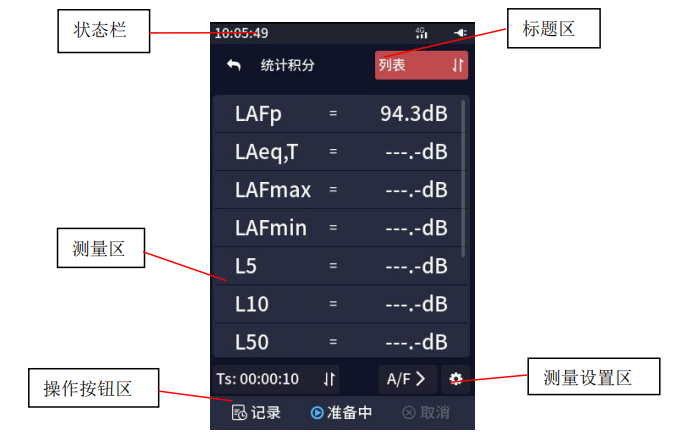

统计积分列表界面
点击“统计积分”进入统计积分界面，默认显示统计积分列表界面。
图中状态栏、标题区、操作按钮区、测量设置区的含义与操作同“总值积分界面”。
测量区显示统计积分测量值，测量指标：Lp、Leq,T、L5、L10、L50、L90、L95、Lmax、Lmin、LE、SD、附加指标，可以上下触滑查看显示。其时间计权通过计权按键选择，默认为 A/F 计权。
Ts 计算和显示由“设置”按钮设置。
附加指标用于计算和显示的常用累积百分声级外的其它累积百分声级 LN 的值，如图 6-3-3-2
所示。需在“设置”中开启附加指标方可进行查看，具体开启方式参考 6.3.3.5。启动、暂停和结束积
分测量程序与“总值积分测量”相同。
点击“设置”按钮进入统计积分设置界面，可选择设置 Ts、启动模式、数字记录、附加指标等（注
意，启动测量时不能进入参数设置）。
计权：默认 A/F，下拉项有 A/F、A/S、A/I、C/F、C/S、C/I、Z/F、Z/S、Z/I。
点击“记录”按钮进入历史界面，界面显示及操作见 6.6 数据调阅。可以查看统计积分历史详
情和统计积分数字记录详情以及录音详情。
