AWA5688A声级计结构说明及使用说明

2025-07-14 11:33:47 来源：宁波经济技术开发区凯诺仪器有限公司

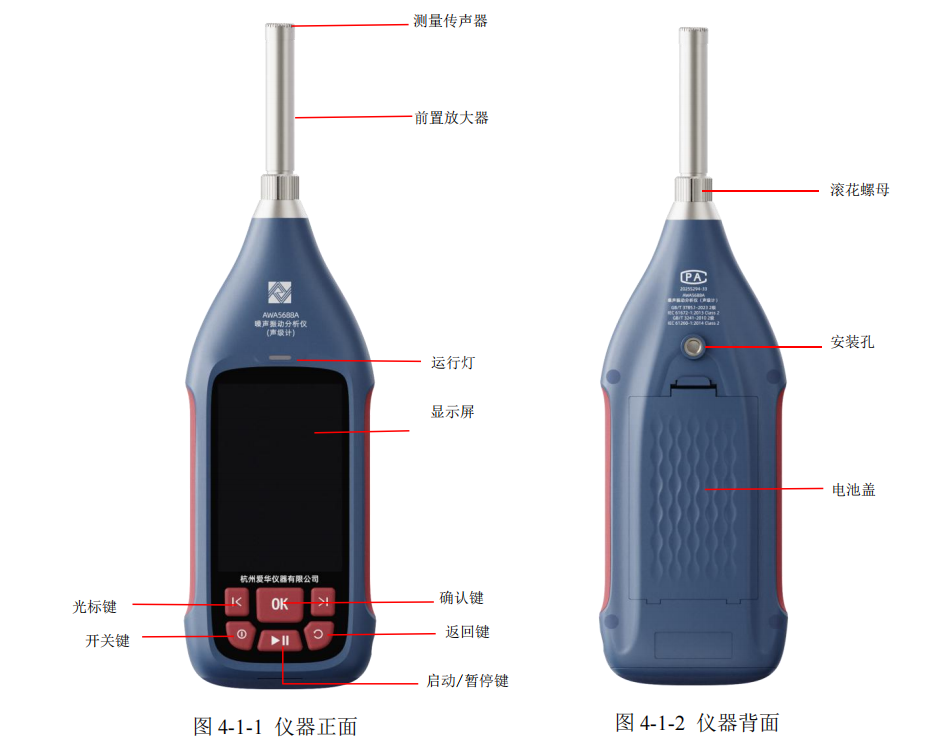

新款噪声振动分析仪AWA5688A由测量传声器、前置放大器和主机组成。前置放大器安装于仪器上，逆时针旋松前置放大器的滚花螺母，可以拆卸整个前置放大器。仪器正常工作时应将测量传声器安装于前置放大器上，逆时针旋动传声器可以将传声器从前置放大器上取下。声级计的顶部呈尖形，以减小对声波的反射。外壳用ABS+PC注塑而成，声级计外壳引起反射的标称影响及在不同入射方向时声级计的指向特性见附录A。电池为6节LR6碱性电池，装在电池仓内，可取下电池盖板直接更换电池。仪器显示器为3.5英寸彩屏显示器，分辨率为320x480的电容触摸屏，除开关机外其余操作均可由触摸完成。开关键按住1s能开或关仪器(关机前会有关机提示)。
(1)开关键:长按1s开关机；
(2)启动/暂停键:启动/暂停测量；
(3) 返回键:返回上一级界面；
(4) 光标键:用来移动光标；
(5)确认键:进入下一级菜单或确认操作。

1.使用前准备：
(1)检查测量传声器和前置放大器是否已安装好:
(2) 检查电池是否已装好，如未安装则应打开声级计背面电池盖板，按正确极性安装好电池:(3) 测量前使用声校准器对声级计进行校准；
(4) 声级计应定期(每年)送计量部门检定，以保证声级计的准确性。
2.风罩的使用
当在有风的场合下进行测量时可以使用风罩以降低风噪声的影响。用户可以选用不同风罩。当选用 S80风罩时，它降低风噪声能力大约为10dB~15dB(水平放置时，风速5m/s,A计权)。当声级计装上风罩后，在没有风时声级计自由场特性的影响见附录C.
3.外接电源
在声级计的底侧有USB接口,可将外接电源接到声级计,外接电源电压范围为DC5V~DC5.5 V，当声级计长时间连续使用时，建议用外接电源供电。当仪器同时使用电池和外接电源时，仪器将优先使用外接电源。
4.电池检查及更换电池
仪器选用6节5号碱性电池供电。当声级计工作时会自动检查电池电力是否充足，如电池电力不足，声级计上的欠压指示符号会显示出来，提醒应要更换电池。取下电池盖板及电池，装上新电池，盖回盖板，仪器就可正常使用。
5.开机和复位
按声级计屏幕下方开关键1s开机，长按开关键+返回键10s左右强制仪器复位。屏幕显示主菜单，主界面显示有“测量”、“校准”、“调阅”、“设置”子菜单。
6.测量界面
点击测量进入测量界面，此界面可以选择“总值积分”、“统计积分”、“1/1OCT”、“1/3OCT”、“FFT分析”、“24H测量”、“声暴露级”等选项。
7.校准界面
在主菜单上点击“校准”进入校准界面
(1)当前声压级:只读，显示的是当前环境噪声的声压级,单位默认是dBC下拉可选dBA.
(2)灵敏度级:是上一次校准后保存的测量传声器灵敏度级，单位:dB(以1 V/Pa为参考0dB,-29.0dB对应灵敏度为39.8mV/Pa)。
(3)自由场修正量:指测量传声器在校准频率的自由场(或扩散场)灵敏度相对校准器的压力场的修正值，默认是上次修改的值(或1/2英寸自由
场响应测量传声器在1kHz时的修正量为0.20 dB)，调节范围是(0.00~2.00) dB.
(4)校准器声压级:默认是94.0dB，范围是(18.0~145.0) dB.
(5)量程:默认20.0 dB~143.0dB，上限和下限根据测量传声器灵敏度级的变化而变化。
(6)“点击开始校准”按钮:默认是“准备”状态(图标”)，点击开始显示倒计时秒，校准时间是10s，倒计时结束按钮变为“结束”状态，点击“结束”按钮状态变为“准备”(图标’)。
(7)“点击保存”按钮:点击保存当前校准记录，或者当校准器声压级有变化时，点击保存校准记录。
