叠片定子铁芯磁性测试装置测试步骤

2025-11-10 11:05:17 来源：宁波经济技术开发区凯诺仪器有限公司

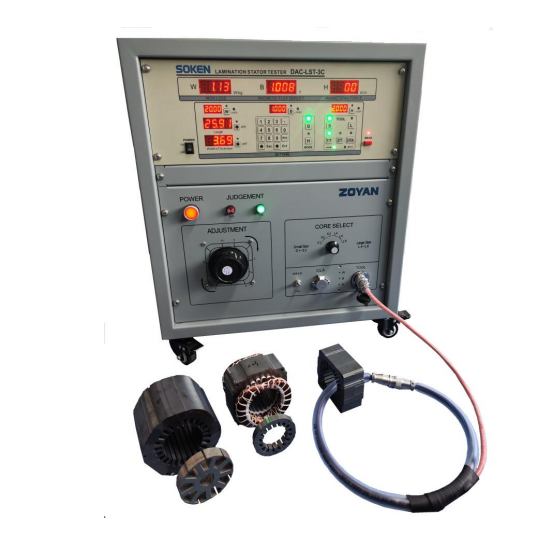

叠片定子铁芯磁性测试装置（以下简称铁芯测试装置）用于电机、马达等叠片定子铁芯的性能测试。本装置通过施加励磁磁场，来获得定子铁芯的三个重要参数铁损（W）、磁通密度（B）、磁化强度（H），借此来分析和判定定子铁芯的性能。此外，本装置使用操作灵活、方便，数据处理功能齐全，随机配有可应用分析软件。

铁损（Iron Loss）：
定子铁芯的铁损包括磁性材料的磁滞损耗和涡流损耗以及剩余损耗，单位为W/kg（瓦/千克）。
磁滞损耗是指铁磁材料作为磁介质，在一定励磁磁场下产生的固有损耗；（在电能转换磁能过程中所产生的损耗）
涡流损耗是指磁通发生交变时，铁芯产生感应电动势进而产生感应电流，感应
电流呈旋涡状，称之为涡流；感应电流在铁芯电阻上产生的损耗就是涡流损耗；
剩余损耗是指除磁滞损耗和涡流损耗以外的损耗，由于所占比重较小，也可忽
略不计。
磁通密度（Magnetic Flux Density）：
即磁感应强度，是指单位面积的磁通量，单位为 T（特斯拉）。
磁场强度（Magnetic Field Strength）：
在外磁场作用下，磁介质磁化后出现的磁化电流所产生的附加磁场，单位为 A/m（安培/米）。
一、测试准备：
首先，根据铁芯来确定其磁路长和截面积，可以根据铁芯原设计图纸来确定这 2 个参数。
二、参数设定：
先开“电源励磁部分”的电源，再开“显示控制部分”的电源，若是首次开机，会有开机画面提示（闪亮所有数码管和 LED，并伴有蜂鸣器鸣叫，若连接串口微型打印机，按“Prt”键，会打印输出仪器信息和当前测试铁芯的信息）。然后依次设定 Length和 Wid×Thick，报警值 W、B、H，选定 B-H 模式，设定规格、选择圈数。
三、测试过程：
按下“MEAS”，顺时针调节励磁调节旋钮施加励磁磁场，若连接串口微型打印机，可按“Prt”键来打印当前的测试数据。当数据处于设定的报警区域时，蜂鸣器鸣叫，对应报警数值的 LED 点亮，“电源励磁部分”的 NG 灯点亮。
四、测试结束：
逆时针调节励磁调节旋钮减小励磁磁场至*小，按“MEAS”，关掉“显示控制部分”的电源，再关掉“电源励磁部分”的电源。若要连续测试，先逆时针调节励磁调节旋钮减小励磁磁场至*小，关掉“MEAS”，然后换掉测试铁芯即可，然后重复上面的测试过程。
